VOIP Network To Remote Site 2 Server Via Cisco Packet Tracer

Ya ketemu lagi dengan saya kautsar, dalam pembahasan materi kali ini kita akan mencoba meremote VOIP jarak jauh menggunakan router, Kita langsung saja ke konfigurasinya.

1. Pertama-tama kita buka Applikasi Cisco Packet Tracer.

2. Untuk Switch kita temukan di Network Devices > Switches > Switch 2960 2 Buah

3. Untuk Router kita temukan di Network Devices > Routers > Router 2811 2 Buah

4. Untuk IP Phone kita temukan di End Devices > End Devices > IP Phone 7 Buah

5. Kemudian kita masukan ke layar jadilah topologi seperti ini

6. Kemudian kita klik dua kali pada IP Phone

7. Kita masukan Adapter IP Phonenya

8. Akan seperti ini jika sudah terpasang

9. Kemudian kita kasih penggambaran.

10. Kemudian masukan seperti di gambar.

11. Disini kita klik dua kali pada Switch 1

Switch 1

12. Disni kita klik dua kali pada Router 1

Router 1

Kita setting Hostname dan interface fastethernet0/0 no shutdown dan kita buat ip dhcp pool dan kita masukan ip kita 192.168.40.1 dan jangan lupa memasukan perintah ip dhcp excluded-address 192.168.40.1 itu supaya tidak bisa di pakai karena itu adalah network

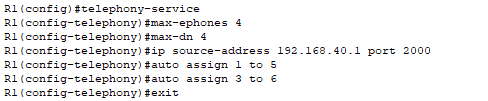

Kemudian kita setting telpon di sini karena kita memakai empat telepon berarti kita max-ephones 4 max-dn, dan auto assign nya menjadi 3 to 6

Kita registrasi masing-masing teleponnya

Kemudian kita setting router ospf, kita setting pertama ip kita kemudian gateway yang penghubung antara router 1 dan router 2

Disini kita masukan perintah voice 200 voip

Switch 2

Kita masuk ke Switch2 dan kita ganti terlebih dahulu namanya menjadi SW2 dan kita ke int fa ra 0/1-3 ubah sw menjadi voice vlan 1

Kita beri penamaan host terlebih dahulu dan kita ke interface fastethernet0/0 kita no shutdown

Disini kita coba setting dhcp nya menggunakan ip kita yaitu 192.168.43.1 kemudian kita masukan perintah max-ephones 3 dan max-dn 3 untuk membatasi hanya 3 telepon yang bisa terhubung

Kita registrasi ephone nya dari 1-3 dengan number 2001,2002,2003

Kita masukan ip di setiap port nya

Kita pergi ke interface fa0/1 untuk regist dan kita tambahkan ip kemudian kita buat router ospf 1 kita masukan network kita sendiri dan network yang terhubung di router 1 dan 2 yaitu 20.20.20.0

Kita lihat route dengan perintah do show ip route

Kita masukan perintah dial-peer voice 200 voip dan session target untuk bisa menyambungkan dari router 1 bisa terhubung ke router 2

Kita masukan masing masing nomor telepon

UJI COBA

Coba kita telpon semuanya
