Konfigurasi Native Vlan di Switch Cisco


Native VLAN
Pada trunk port memang semua traffic yang lewat adalah tag frame, namun agar tag frame dapat beroperasi harus ada satu VLAN yang digunakan untuk memproses untagged frame yang masuk ke trunk port, nah untagged frame inilah yang merupakan  untagged VLAN pada trunk port yang disebut  dengan Native VLAN. Untagged frame ini biasanya berasal dari hub yang dimana traffic nya tidak di tag sebelum masuk ke trunk port di Switch, ketika masuk ke trunk port Switch akan tag traffic tersebut sebagai Native VLAN. Satu trunk link hanya bisa mempunyai satu Native VLAN. VLAN ID yang dijadikan Native VLAN harus sama pada kedua port Switch yang akan membentuk trunk, jika berbeda maka untagged frame tidak akan bisa di forward melewati trunk link.

Konfigurasi Native VLAN

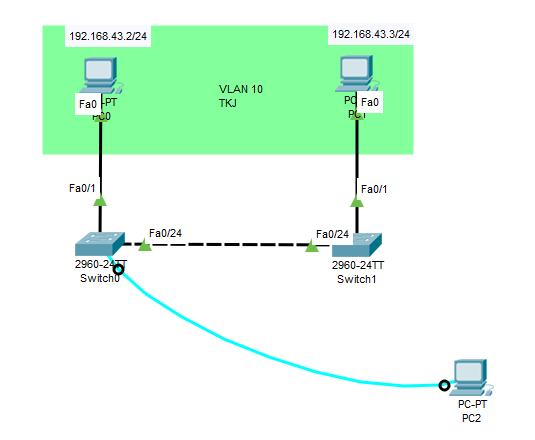

1. Buat topologi seperti gambar dibawah. Lakukan konfigurasi hotname, banner MOTD, management password, VLAN, dan trunking. Jangan lupa untuk megatur IP pada setiap PC


2. Kita coba ping dari PC 1 ke PC 2 untuk memastikan Switch kita telah masuk ke trunk port


3. Kita cek status dari Native VLAN menggunakan perintah
interface fastethernet 0/24 switchport


Ternyata Native VLAN tersebut masih 1 atau masih VLAN default nya

4. Lalu kita tambahkan VLAN ID yang akan digunakan untuk Native VLAN, dan masukkan interface fastethernet 0/24 ke dalam native VLAN mode trunk


Lalu juga akan muncul notifikasi error log CDP yang artinya kedua Switch tersebut mempunyai Native VLAN yang berbeda dan akan menyebabkan untagged trafic tidak akan bisa melewawti trunk link. Oleh karena itu kita juga perlu mengubah Native VLAN pada Switch dua.

5. Tambahkan VLAN ID yang akan digunakan untuk Native VLAN, dan masukkan interface fastethernet 0/24 ke dalam native VLAN mode trunk


Nah disini sudah tidak muncul lagi notifikasi error log CDP, karena kedua Switch sudah memiliki Native VLAN yang sama

6. Lalu kita cek lagi status Native VLAN untuk memastikan apakah Native VLAN sudah terganti apa belum


Ternyata Native VLAN dari port fastethernet 0/24 di Switch 2 juga sudah menggunakan Native VLAN 99
