Hai ! bertemu lagi dengan saya kautsar dalam pertemuan kita kali ini saya akan melakukan konfigurasi Etherchannel LACP mode di switch cisco, Yuk langsung kita simak saja konfigurasi dan penjelasannya.
Etherchannel LACP mode, merupakan etherchannel dynamic, dimana etherchannel ini akan mengirimkan LACP paket untuk mengetahui apakah Switch yang terhubung dengannya sama sama melakukan LACP mode. Jika kedua Switch sama sama di konfigurasi LACP, maka etherchannel akan terbentuk. Dan jika cuma satu Switch yang di konfigurasi LACP, maka status port dari satu Switch lainnya akan down. LACP menggunakan protokol IEEE 802.3ad yang merupakan protokol standartd.
Di dalam LACP mode terdapat 2 channel group mode yang bisa dipakai :
- Mode Active
Jika suatu port menggunakan mode active, maka port ini akan melakukan negosiasi ke port lainnya yaitu dengan mengirimkan paket LACP ke Switch yang terhubung dengannya.
- Mode Passive
Jika suatu port menggunakan mode passive, maka port ini akan merespon LACP paket yang dikirim oleh port active.
Jadi sudah pasti jika kedua Switch menggunakan mode active, maka port channel akan terbentuk, Begitu juga jika satu Switch menggunakan mode active dan Switch lainnya menggunakan mode passive, maka port channel akan terbentuk. Tetapi jika kedua Switch sama sama kita gunakan mode passive, maka port channel tidak akan terbentuk. Di karenakan mode passive hanya bisa merespon paket LACP yang dikirim saja. Untuk lebih jelasnya kita akan coba melakukan konfigurasinya.
Buatlah topologi seperti dibawah. Lakukan konfigurasi IP pada setiap PC dan juga konfigurasi VLAN sesuai dengan topologi dibawah
Konfigurasi Mode Active di kedua Switch
Masukkan port fa0/1 dan fa0/2 ke dalam mode active. Ikuti perintah dibawah
SW-1(config)#interface range FastEthernet 0/1-2
SW-1(config-if-range)#channel-group 1 mode active
Kemudian kita cek status port etherchannel dengan perintah
SW-1(config-if-range)#do show etherchannel summary

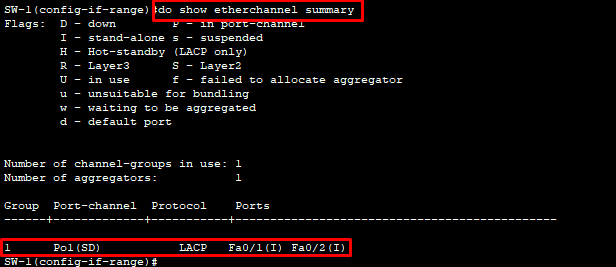

Setelah kita cek ternyata status dari port channel yaitu SD yang artinya port tersebut masih down, dan juga port fa0/1 dan fa0/2 mempunyai status l yang artinya port tersebut masih berdiri sendiri
Oleh karena itu kita lakukan juga konfigurasi LACP mode active di Switch 2
Kita konfigurasi di Switch 2
Kita konfigurasi di Switch 2
SW-2(config)#interface range FastEthernet 0/1-2
SW-2(config-if-range)#channel-group 1 mode active
Kita cek kembali status etherchannel di nasing masing switch
Switch 2
Switch 1
Ternyata status dari port channel tersebut SU, dan juga port fa0/1 dan fa0/2 sudah masuk ke dalam port channel
Konfigurasi Satu mode active satu mode Passive
Kita akan mencoba mengganti Switch 2 ke mode passive apakah port channel masih bisa terbentuk atau tidak ?
Kita hapus terlebih dahulu port channel pada Switch 2, dengan menggunakan perintah di bawah ini.
SW-2(config-if-range)#no channel-group 1 mode active
Lanjut dengan menambahkan channel group menjadi passive. Ikuti perintah di bawah
SW-2(config-if-range)#channel-group 1 mode passive
Dan kita cek kembali status dari port channel di Switch 1
Ternyata port tersebut aktif dan bisa digunakan
Konfigurasi mode passive di kedua Switch
Kita akan ganti port channel pada Switch 1 menjadi mode passive. Apakah port channel akan terbentuk :
Hapus terlebih dahulu port channel. Lalu kita tambahkan port channel dengan mode-passive
Kemudian kita cek lagi status port dari port channel dengan perintah
SW-1(config-if-range)#do show etherchannel summary
Ternyata status dari port channel adalah SD yang artinya port tersebut dalam keadaan down, dan juga port fa0/1, fa0/2 dalam keadaan l.
Ini hasil konfigurasinya jadi berwarna orange
Jika ingin mendownload topologi link dibawah ini
